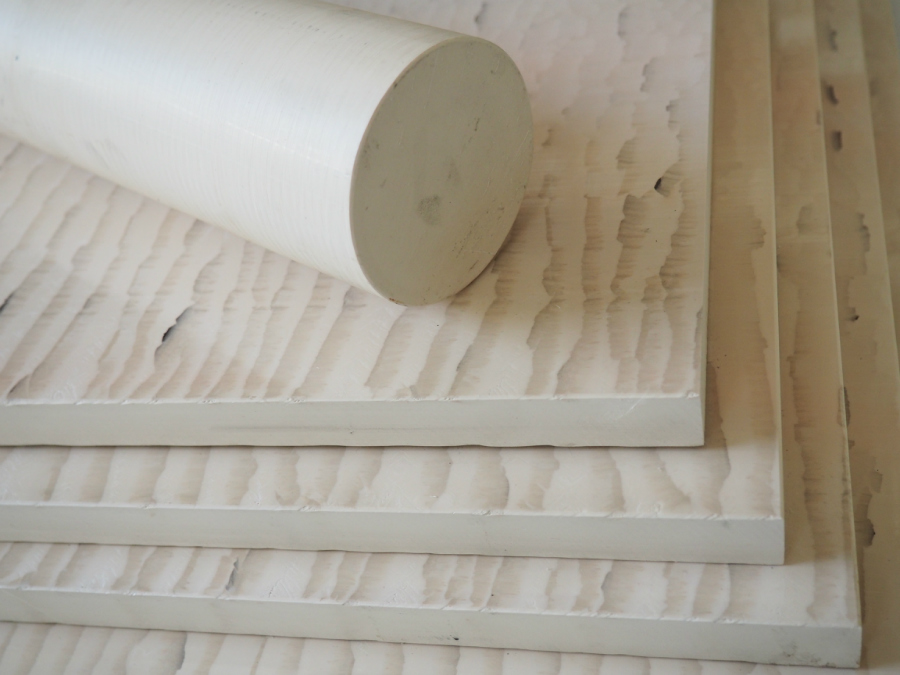

PPS板（聚苯硫醚）

PPS 又名：聚苯硫醚 生產(chǎn)商：板材： 厚度（0.25～50㎜）*寬1200㎜*長1200㎜ 棒材： ￠6~ ￠200㎜*1000㎜ 優(yōu)點(diǎn)： 高機(jī)械強(qiáng)度。剛硬，杰出的低磨耗，耐沖擊及抗化性比PSU 及PE更佳。符合OSU標(biāo)準(zhǔn)非常好的抗化抗氧化。及抗水解性， 可做重覆蒸汽煮沸。防火自熄性塑膠。很高的時(shí)用溫度，在 220℃下仍可耐高腐濁，可短暫使用至 260℃。在此溫度其 撓曲強(qiáng)度和室濕時(shí)的ABS相若，低收縮率，優(yōu)異的尺寸及耐熱 安定性，生理學(xué)上使用無疑。缺點(diǎn)： 不耐磨。延伸性低。和極性溶劑和酒精接觸會(huì)變脆/斷裂。 加工時(shí)如含應(yīng)力時(shí)亦易斷裂不可用冷卻油加工切削。

PPS板特性

特性：空氣中最大允許工作溫度非常高可在220℃持續(xù)工作，短時(shí)可達(dá)260℃，在高溫環(huán)境保持高機(jī)械強(qiáng)度、剛度和硬度，優(yōu)越的耐化學(xué)腐蝕及耐水解性能（目前尚未發(fā)現(xiàn)可在200℃以下溶解聚苯硫醚的溶劑，對(duì)無機(jī)酸、堿和鹽類的抵抗性極強(qiáng)），優(yōu)秀的耐磨和摩擦性，非常好的尺寸穩(wěn)定性，優(yōu)秀的抗高能量輻射，良好的抗紫外線性能，自身具有阻燃性，優(yōu)良的電絕緣性。

（1）一般性能： PPS為一種外觀白色、高結(jié)晶度、硬而脆的聚合物，純PPS的相對(duì){HotTag}密度為1.3，但改性后會(huì)增大。PPS有吸水率極小，一般只有0.03%左右。PPS的阻燃性好，其氧指數(shù)高達(dá)44%以上；與其他塑料相比，它在塑料中屬于高阻燃材料（純PVC的氧指數(shù)為47%、PSF為30%、PA66為29%、MPPO為28%，PC為25%）。

（2）機(jī)械性能： 純PPS的機(jī)械性能不高，尤其沖擊強(qiáng)度比較低。以玻璃纖維增強(qiáng)后會(huì)大幅度提高沖擊強(qiáng)度和拉伸強(qiáng)度，拉伸強(qiáng)度>170MPa，彎曲強(qiáng)度>220MPa，缺口沖擊強(qiáng)度>16MPa。PPS的剛性很高，在工程塑料中少見。純PPS的彎曲模量可達(dá)3.8Gpa，無機(jī)填充改性后可達(dá)到12.6Gpa,增大5倍之多。而以剛性著稱的PPO僅為2.55Gpa，PC僅為2.1Gpa。PPS具有優(yōu)異的耐蠕變性和耐疲勞性，在負(fù)荷下的耐蠕變性好。表面硬度高，洛氏硬度>100HR；耐磨性高，其1000轉(zhuǎn)時(shí)的磨耗量僅為0.04g，通過填充氟樹脂及二硫化鉬等潤滑劑，可大幅度提高其耐磨性，摩擦系數(shù)在0.01~0.02。PPS還具有一定的自潤性。PPS的機(jī)械性能對(duì)溫度的敏感性能小。

（3）熱學(xué)性能：PPS具有優(yōu)異的熱性能，其熔點(diǎn)超過280℃，熱變形溫度超過260℃，短期可耐260℃，并可在200℃下長期使用。在空氣中于700℃降解，在1000℃惰性氣體仍保持40%的重量。經(jīng)特殊改性的品種，熱變形溫度可達(dá)350℃以上。

（4）電學(xué)性能：PPS的電性能十分突出，與其他工程塑料相比，其介電常數(shù)和介電損耗角正切值都比較低，并且在較大的頻率、溫度及溫度范圍內(nèi)變化不大；PPS的耐電弧好，可與熱固性塑料媲美。PPS常用于電器絕緣材料，其用量可占30%左右。

（5）耐化學(xué)性能：PPS的最大特點(diǎn)之一為耐化學(xué)腐蝕性好，其化學(xué)穩(wěn)定性能僅次于F4；PPS對(duì)大多酸、酯、酮、醛、酚及脂肪烴、芳香烴、氯代烴等穩(wěn)定，目前尚未發(fā)現(xiàn)可在200℃以下溶解聚苯硫醚的溶劑，對(duì)無機(jī)酸、堿和鹽類的抵抗性極強(qiáng)。不耐氯代聯(lián)苯及氧化性酸、氧化劑、濃硫酸、濃硝酸、過氧化氫及次氯酸鈉等。

（6）PPS的耐輻射性好，耐輻射達(dá)到Gy 1×108，是其它工程塑料無法比擬的新材料，是電子、電氣、機(jī)械、儀器、航空、航天、軍事等領(lǐng)域特別是原子彈、中子彈耐輻射唯一理想的優(yōu)良材料。

（7）尺寸穩(wěn)定性好：成型收縮率很低，小于0.0025%，吸收率小于0.05%，線性熱膨脹系數(shù)也小。在高溫、高濕條件下仍表現(xiàn)出良好的尺寸穩(wěn)定性。故在機(jī)械、化工、儀器、儀表和航空、航天、艦船等各個(gè)方面都具有廣泛用途。

（8）電性能優(yōu)：聚苯硫醚在高溫、高濕、高頻條件下仍具有優(yōu)良的電性能，其體積電阻率為1×1016ΩNaN，表面電阻率為1×1015Ω，電氣強(qiáng)度>18KV/mm。

（9）自身具有阻燃性：聚苯硫醚阻燃性可達(dá)到UL94-0級(jí)，氧指數(shù)(LOI)>57%。 聚苯硫醚自身的化學(xué)結(jié)構(gòu)使其具有良好的難燃燒性能，無需加入阻燃劑。

（10）與金屬和非金屬粘接性能好：PPS特別對(duì)玻璃、鋁、鈦、不銹鋼等具有非常高的粘結(jié)強(qiáng)度，附著力達(dá)到1級(jí)。對(duì)玻璃的粘結(jié)性能好，極宜作化工設(shè)備的襯里。

（11）加工性能好：PPS樹脂的熔體粘度低，流動(dòng)性好，極易與玻纖潤濕接觸，因此填充填料容易，用其制備的玻纖或無機(jī)填料增強(qiáng)注塑級(jí)粒料，具有極高抗伸縮性，抗沖擊性，抗彎曲及延展性。在其熔點(diǎn)以上可以統(tǒng)一成形。

PPS板應(yīng)用

電子、電氣：微型電子元件封裝、線圈骨架、馬達(dá)殼、繼電器、微調(diào)電容器等零部件。精密儀器：電腦、計(jì)時(shí)器、復(fù)印機(jī)、溫度傳感器以及各種測(cè)量儀表的殼體和部件。

機(jī)械：泵殼、泵輪、閥、風(fēng)扇、流量計(jì)部件、法蘭盤、萬向頭等。汽車：點(diǎn)火器、離合器、變速器、齒輪箱、軸承支架、排氣系統(tǒng)零部件。

家用電器：熱風(fēng)筒、卷發(fā)器、干發(fā)器、燙發(fā)器、電飯煲等的防護(hù)涂層和零部件。

汽車工業(yè)：PPS用于汽車工業(yè)占45%左右，主要用于汽車功能件；點(diǎn)火器、加熱器、汽化器、離合器、變速器、齒輪箱、軸承支架、燈罩、保險(xiǎn)杠、風(fēng)扇、排氣系統(tǒng)以及反光鏡和車燈座的零部件。可代替金屬制作排氣筒循環(huán)閥及水泵葉輪，氣動(dòng)信號(hào)調(diào)解器等。

化學(xué)工業(yè)：PPS具有優(yōu)良粘接性和耐蝕性，極宜作化工設(shè)備的襯里。

PPS板規(guī)格

規(guī)格：板材：5～80mm *x620mm x 1000mm

棒材：6～100mm x 1000mm

1、物料干燥工藝

溫度：100~105℃

2、注塑成型工藝

1）模具溫度：60-80℃

2）料筒溫度：前段：220~260℃ 中段：290~310℃ 后段：300~320℃ 噴嘴：290~300℃

3）注塑壓力：60~70Mpa

4）注塑速度：中速

5）注塑時(shí)間：根據(jù)制件的大小確定，以制件充滿模具，且表面基本冷卻定型為佳
